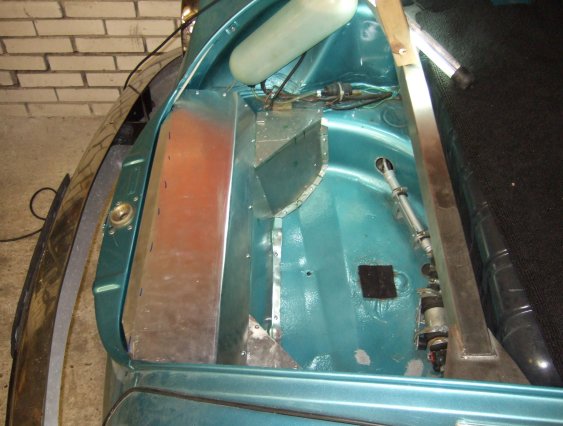

edit 16-03-2008: I made the cover for the radiator. On this picture it’s just finished, but still needs some sound damping materials.
It’s made out of alumium sheet and the pieces are attached with pop rivets and screws. The top lid kan be unscrewed with 10 screws and will have foam strips on the front to seal it.

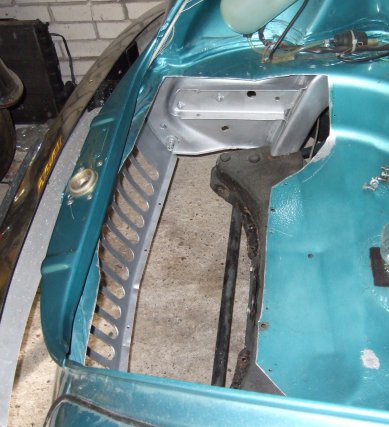

Before mounting it for the last time I first had to paint the inside of the place where the radiator goes:
I painted it because there was a little bit of rust, and now it is the time to paint it while the radiator is not installed yet. I also painted the sharp edges where I cut the pieces out of the spare wheel well.
Hallo Gerrelt. Ik had een vraag waar loopt bij jou de kleine leiding van de radiator heen? Ben bezig met subaru ombouw. En nu heb ik een radiator van een golf met directe aansluiting naar het expansie vat. Maar deze voorin de auto plaatsen lijkt me geen goed idee. Groeten Arnold
Hoi Arnold,
Bedoel je de de 8mm leiding die je onderin deze foto ziet?:
http://images.gerrelt.nl/alfa/front_radiator/fans_done.jpg
Het is de ontluchtingsslang. Die is normalerwijze afgedopt, en opgerold opgeborgen achter de radiator.
Als ik het koelsysteem moet ontluchten, dan ontdop ik het (trek een 8 mm stop eruit), en plak het uiteinde met wat tape aan de openstaande voorklep.
Zo wordt dat punt hoger dan het vloeistofreservoir wat ik achterin de auto heb zitten.
Als ik dan achteraan het koelwater in het reservoir giet, dan kan het helemaal naar voren komen, en kan de lucht in de radiator ontsnappen via dat slangetje.
Het koelwater zal er via dat slangetje nooit uitlopen, omdat het hoger is dan het reservoir.
Als alles gevuld is, dan haal ik het slangetje los, en hou ik het even op radiator hoogte totdat er koelwater uitloopt, en dan stop ik de plug er weer in.
Zo blijft er zo goed als geen lucht achter in het slangetje.
In deze tekening is het slangetje aangeduid met “bleed line”:
http://images.gerrelt.nl/alfa/front_radiator/sideview_cooling_system_drawing.jpg
Op deze manier is er geen reservoir voorin de auto nodig, alleen achterin.
Groeten,
Gerrelt.
